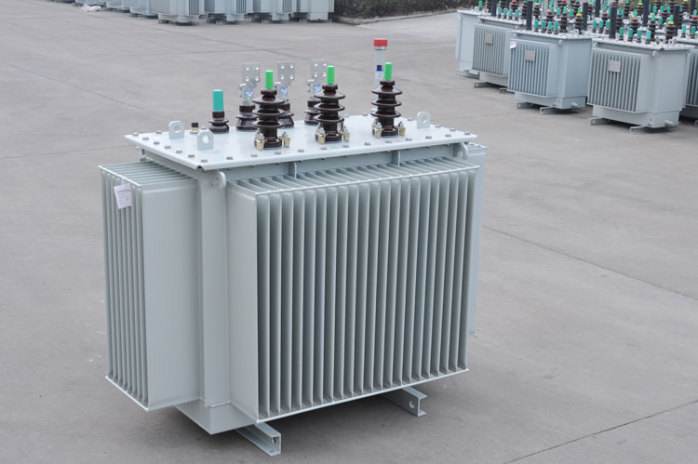

盘锦S13油浸式变压器

　　一、产品概述

　　S13油浸式变压器适用于10kV，50Hz输配电系统中。具有技术含量高、节能效果好、推广应用价值大。该系列产品各项性能指标均符合IEC标准和国家有关标准，产品结构设计合理、运行可靠性高、节能效果明显、过载能力强、噪声低等特点。与S9型变压器相比，空载损耗平均下降30～50%，空载电流下降80～90%。该系列产品采用08铝冷扎板制作的波纹油箱，体积小、结构紧凑、外型美观。油箱内的绝缘油与外界空气完全隔绝，有效地防止了油的受潮和老化，在正常使用条件下，二十年免检修、免维护、大大地降低了产品的运行成本，是电网更新换代首选产品。

　　二、产品特点

　　S13油浸式变压器是新一代的节能型产品，具有工艺先进、性能技术领先、结构新颖、外形美观以及占地面积小等特点：

　　l、铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面、铁轭、铁芯柱联结为圆角，铁心为封闭型。

　　2、高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路能力强。

　　3、由于铁心结构特殊，又是由晶态取向优质冷轧硅钢片卷制经退火而成，使S13-M变压器与同容量s9型相比空载损耗下降30%~50%，空载电流下降80%~90%，噪声下降8分贝左右。

　　4、取消储油柜，采用波纹油箱，温度引起的油体积变化由波纹片的弹性调节，使变压器油与空气隔绝延长使用寿命。

　　5、采用波纹油箱温升低，占地面积小，外形美观。

　　6、铁心加工全部机械化，减轻劳动强度，使产品质量提高，质量稳定。

　　三、可靠的结构

　　我公司在传统结构和成熟的技术基础上，做了许多改进，如采用了：

　　1.带纵向油道的螺旋式线圈，内部散热更好;

　　2.改进了线圈端面的有效支撑，抗短路电流能力更强;

　　3.采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠;

　　4.我们还有很多独特而可靠的结构，为您服务;

　　5.选用更高性能水平的变压器，将具有更高水平的技术含量。

　　四、优质的材料

　　1、选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压的负载损耗更低，电气性能更为可靠。

　　2、选用优质的硅钢片，随着性能水平的提升，采用单位损耗更低的硅钢片，使变压器空载损耗更低。

　　3、选用优质层压木绝缘件，绝不开裂，即使在短路电流作用下，纹丝不动。

　　4、选用经过深层过滤的变压器油，更低的含水、含气、含杂质水平，变压器工作更加可靠。

　　5、选用优质橡胶密封材料，有效防老化，杜绝渗漏。

　　6、所有原材料经过的质检，有效防老化，杜绝渗漏。

　　7、所有原材料经过的质检，所有原材料厂家均经过按照国家标准ISO9000的严格审查。产品适用的各种条件按GBl094《电力变压器》标准

　　五、全密封

　　S13油浸式变压器油箱采用全密封结构，全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，油箱的波翅代替油管作为冷却散热元件，波纹油 箱由优质冷轧薄板在专用生产线上制造，波翅可以变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油劣化和绝缘受潮，增强运行可靠性，正常运 行免维护。波纹油箱表面经去油、去锈、磷化处理后用三防漆涂装，适合在冶金、石化、矿山等环境下使用。

　　六、产品使用条件

　　1、海拔高度不超过1000m;

　　2、较高气温+40℃

　　3、 ***热月平均气温+30℃

　　4、 ***高年平均气温+20℃

　　5、户外***低气温-25℃
