盘锦隔离干式变压器

　　一、安装步骤

　　1. R、S、T接380V火线;

　　2.N接零线，零线线径不能低于火线线径，而且必须要接牢固;

　　3.零线起到平衡的作用，根据四线矢量运算规则，零线从市电接入到电子变压器的N节点之间不可以接任何断路器及开关、索制;

　　4.空载检查(不接伺服驱动器)：连接好R、S、T、N后通电，观察OUT处绿色LED发光，说明本变压器工作正常;

　　5.关闭电源，接入伺服驱动器，电子变压器L1\L2\L3对应接入伺服驱动器L1\L2\L3，由于每个伺服驱动器的电路设计会有不同所以接线的时候请参照接线方案图A、B、C来接线。

　　6.电子伺服变压器只给伺服驱动器供电，严禁设备上的其他元器件到电子变压器取电，否则会引起工作点的偏移，损坏本电子变压器;

　　7.设备上的单相AC 220用电的地方，比如开关电源220V输入电、220V索制、220V散热风扇等，都可以在电子变压器的输入端取电;

　　8.若设备有用单相220V马达本电子变压器无法给其供电，建议改用380V马达;

　　9.反复检查以上接线，确认无误后开机，伺服驱动器显示工作就绪。

　　二、功能特点

　　1.智能型，自动调节伺服系统所需电流，输出电流不受电网电压波动的影响，使伺服电机发挥更好的性能;

　　2.安全可靠，质保三年，没有返修率，寿命长达二十年以上;

　　3.体积小、重量轻、价格低廉、5倍的过载能力，可长时间连续工作;

　　4.承受苛刻使用环境：周围空气温度-30℃至+60℃，安装海拔可达4500m;

　　5.性能优越，高效率(99.8%)，高稳压，无干扰，不发热，耗电少,输出能量更稳定;

　　三、典型应用：数控机床、试验机、绕线机、教学机、包装机械、CNC加工中心、机械手、印刷机械、纺织设备，自动化生产线等二十多个自动化设备行业。

　　产品参数：

　　1.输入电压：额定电压±10%;

　　2.输出电压：额定电压+3(容载);

　　3.频率：≥95%;Efficiency: ≥95%

　　4.波形失真：无附加波形失真;

　　5.可长期连续无人值守工作;

　　6.绝缘电阻：≥50MΩ;

　　7.电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象;

　　8.过载能力：二倍额定电流，维持一分钟;

　　■使用环境 Working condition

　　1、海拔高度不超过1000m;

　　2、周围介质温度：-25°C--+40°C

　　3、相对湿度<90%;

　　4、安装场所无严重影响变压器绝缘的气体蒸气 化学沉积 灰尘 污垢及其它爆炸和腐蚀性介质;

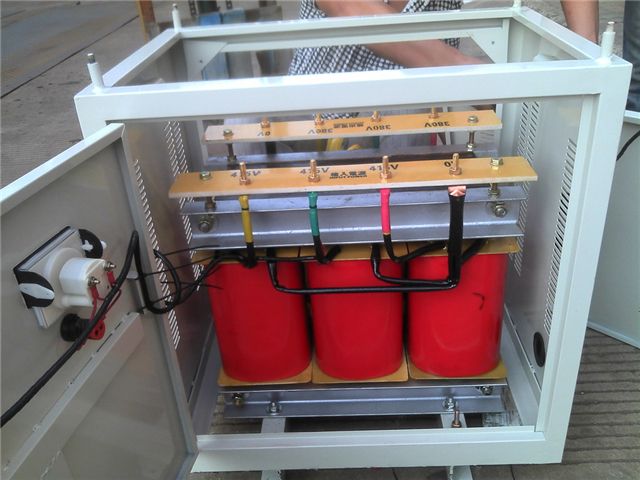

　　产品概述：

　　隔离变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，初级和次级加铜箔屏蔽，有效的保护了电网谐波对设备的干扰，。特别适合进出口设备使用规格0.1KVA-1600KVA之间，适用于

　　交流50～60HZ，输入、输出电压不超过1600V的各种供电场合。产品的输入和输出电压(或多路输入和输出等)，联接方式，调节抽头位置，绕组容量分配，次级绕组配备，外箱(根据不同的使用环境选

　　择)，均可根据用户的要求进行精心的设计与制造。

　　产品优势：

　　1.采用优质全新冷轧有取向硅钢片叠装;H级耐温180°漆包线，裸线圈绕组美观大方，初级次级加风道扇热快，镀锌脚架，采用特殊浸漆工艺处理，真空浸漆，烘箱干燥!有效降低了运行时的震动和噪声，增加电气强度，以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，迅速有效降低线圈温度。

　　特性参数：

　　容量：0.5KVA-1600KVA

　　输入电压：380V

　　输出电压：1440V 1140V 690V 660V 480V 460V 440V 415V 400V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V

　　电压变动率：±1%

　　输出波形失真：无失真(与输入波形比较)

　　绝缘等级：F级、H级(常规为H级)耐温180°

　　工作效率：≥98%

　　适用频率：50/60Hz

　　联接方式：Y/△ Y/Y Dyn11 Dzn0

　　过载能力：允许超过1.5倍额定负载工作1小时(可长期满载)

　　噪 声：≤35dB(一公尺内)

　　温 升：≤60℃

　　绝缘电阻：≥150MΩ

　　抗电强度：3000VAC/1min

　　设计寿命：20年

　　工作环境：温度：-20～+50℃湿度：≤95%RH不结露

　　工作场所：无腐蚀性气体及导电粉尘

　　安规标准：产品符合VDE0550， IEC439、JB5555、GB226等国际国家标准

　　冷却方式：隔离风冷
