盘锦S11变压器厂家

盘锦S11变压器厂家

  品名;S11变压器 干式变压器 电力变压器 配电变压器   标准;GB1094.1-1996 GB1094.3-2003 GB/T 6451-2008   以上国家标准损耗等同于S11变压器标准   型号; -----------SCB13-160KVA   电...
订购热线:023-68931868
立即咨询

溪河海产品简介

  品名;S11变压器 干式变压器 电力变压器 配电变压器

  标准;GB1094.1-1996 GB1094.3-2003 GB/T 6451-2008

  以上国家标准损耗等同于S11变压器标准

  型号; -----------SCB13-160KVA

  电压比;---------10-0,4KV

  连接组别;-------DYN11

  分接范围;-------士5%

  阻抗电压;-------4%

  空载电流;-------1.4%

  空载损耗;-------436W

  负载损耗;-------1704W

  总重量;---------780KG

  本体尺寸;1060x600x1060mm

  外壳尺寸;1400x1050x1250mm

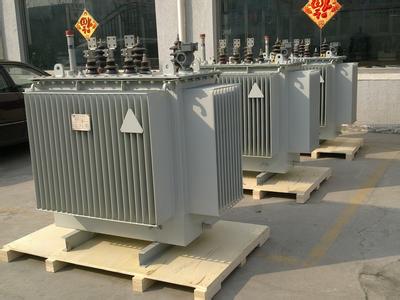

s11变压器

  特征描述:

  S11变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

  铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

  线圈和铁心采用真空干燥,油浸式变压器油采用真空滤油和注油的工艺,使油浸式变压器内部的潮气降至最低。

  油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了油浸式变压器的高度。

  由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

  根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

  技术参数:

序号



设备技术参数

1

变压器型号

S11-M-160

2

额定电压

10/0.4kV

3

额定容量

160kVA

4

绕组连接方式

Dyn11

5

高压分接范围

±5%/±2×2.5%

6

额定空载电流

1.6%

7

额定空载损耗(W

280

8

额定负载损耗(W

2310

9

阻抗电压

4.0%

10

冷却方式

油浸自冷

12

绝缘等级

A
